一、系统简介
某司针对国防方向研发的军事应用无线电频谱管理及作战仿真分析推演平台(EWAR)可应用于不同战场情况下的频谱管理（覆盖预测、干扰对抗及通信安全），迅速有效地利用频率资源，实现三军作战网络化和信息化的利器。该软件可以提供各类计算工具，包括固定及移动无线电台站、链路和网路的覆盖、干扰、频率指配功能。软件同时支持雷达覆盖、视距传输、卫星覆盖与干扰计算。
军事应用无线电频谱管理及作战仿真分析推演平台软件支持J用网络频谱管理的分级分配运算。可以自动进行无线电台站和网络的频率分配。软件可以保障指定频率和频带规划之间的兼容性，同时软件可以根据频率表和单独频点进行频率指配。EWAR软件可实现电子对抗、突防作战、导弹跟踪、测向定位等作战需求中的装备通信性能仿真、干扰及抗干扰性能仿真、雷达探测跟踪仿真。
二、多级应用
无线电频谱管理及作战仿真分析推演平台(EWAR)软件是一套复杂的系统，可以为国防事业提供频率、网络规划，并支持中央、地方和指挥部门等不同级别的运算。
总部：长期的、战略频谱规划管理。提供网络规划、国际与国内、军民网络的频率指配与协调。
战区系统及网络内部：支持战略或战术、长短期的频谱规划管理及详细的现有系统及新系统网络的规划设计。
作战单位：支持短期的战术频谱规划管理、作战单位的布置并支持以有效无线电通信、电子战及雷达覆盖为目的当前作战任务。
三、系统功能

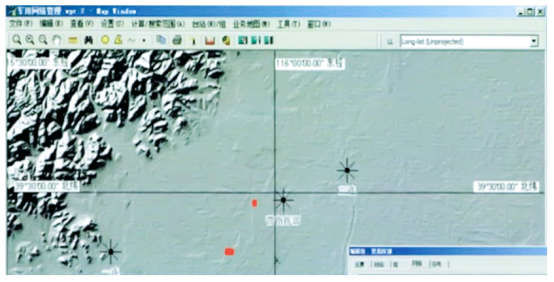

（一）地图显示能力
提供多种地图显示方式，包括剖面、二维和三维地图，并能实现出多样而强大的地图操作功能，可任意选用地貌覆盖信息、高度信息、扫描图像、地面站和计算结果，所有以上这些功能都可以根据显示需要进行调整。
二维地图提供四种投影方式：国家坐标、墨卡托式投影、大圆投影以及正视图。计算结果可以层叠在背景地图上。同样可以提供三维地图，这种地图可以利用高度和陆地覆盖数据库来生成三维视图。右图显示的是集成到的城市三维地图。

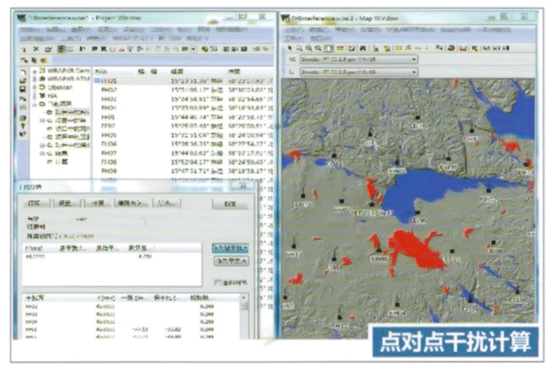

（二）干扰计算
干扰工具主要用于点对点计算，而受干扰限制的覆盖范围计算是通过覆盖工具计算完成的。可以利用下面两种模式的任何一种来研究干扰：根据受干扰情况或根据干扰情况，窄带及宽带(扩频、跳频)系统均可处理，同时提供一系列重要参数作为干扰评估的依据。
1.受干扰情况
确定最大受干扰总信干比(S/I)，由受干扰接收端在全部使用频率上的总干扰(I)。
2.干扰情况
干扰发射机在全部使用频率上的最大总干扰I)和最小总信干比(S/I)。干扰功能同样可以分析用于全业务的干扰方案。

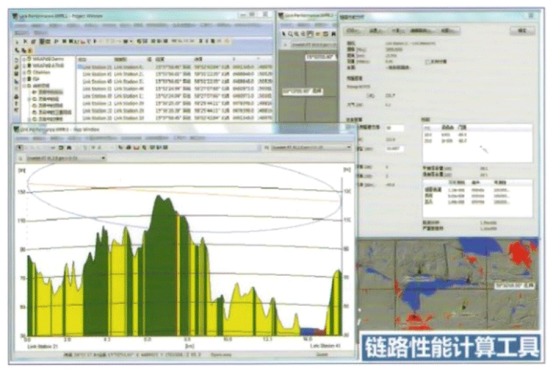

（三）链路性能分析
链路性能分析工具计算无线电链路的功率预测、衰落边际以及通信中断概率。该用户界面同时提供修改关键性参数和更新所有后续计算以把这些修改考虑在内的简单方法。与干扰工具一并将覆盖计算及显现能力结合在一起，能在设计点对点/多点链路和网络时提供全面支持。
（四）广播
针对声音广播和电视广播的业务特点，充分考虑不同系统间的保护率，结合丰富的无线电传播计算方法，完成广播业务的干扰分析和频率指配，实现广播电视网络的最优规划。支持对调频同步网、数字地面电视单频网及数模混播网络的有效规划。广播工具可以支持以下系统的规划：
1.模拟FM广播，VHF；
2.模拟LF/MF；
3.模拟TV，VHF/UHF；
4.数字广播：T-DAB，DRM，CDR (LF/MF和VHF)；
5.数字电视TV：DVB-T，DVB-T2，DVB-H，ISDB-T，ATSC，DTMB，CMMB。

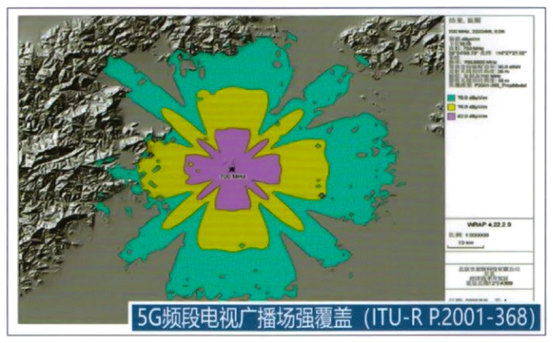

此外，面向5G频段的广播电视业务，可结合软件的覆盖范围计算工具，并使用三维射线追踪、ITU-R P.2108等电波传播计算方法，实现5G频段业务的网络规划和同邻频段其他业务间的兼容性分析。

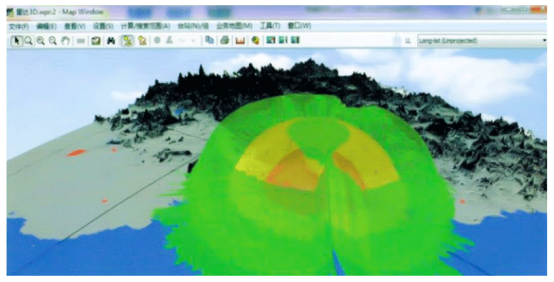

（五）雷达覆盖范围
雷达覆盖能力预测可针对一次雷达探测能力进行雷达探测威力仿真，计算过程考虑地形地貌对雷达信号传输造成的影响。雷达覆盖预测结果可以在地图中展示，支持对结果门限、颜色进行自定义。
1.计算类型支持：视距、遮蔽角、可探测的雷达散射截面值(RCS)；
2.计算区域支持：点、线、圆、多边形区域；
3.计算高度可自定义输入，支持二维平面、三维立体的计算及展示效果；
4.支持多种Swerling模式设置；
5.支持干扰源对雷达探测能力造成的干扰效果。

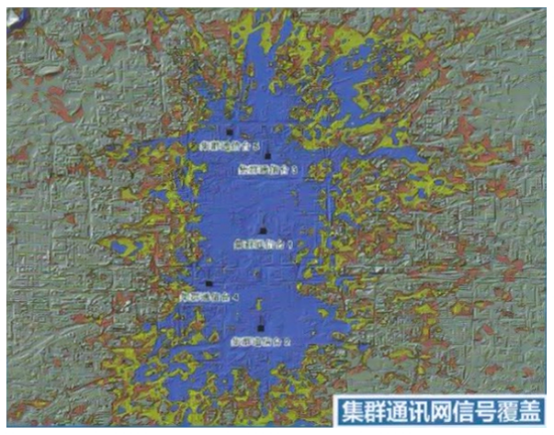

（六）覆盖范围预测
台站覆盖范围预测功能可实现评估无线电台站或网络覆盖范围、信号覆盖效果的仿真功能。计算过程考虑地形地貌对无线电信号传输造成的影响。覆盖分析结果可以在地图中展示，支持对结果门限、颜色进行自定义。
1.支持各类业务无线电台站或网络（包括但不限于通信、导航、监视、广播、5G基站、卫星地球站等）的信号覆盖分析，并可在地图中直观展示仿真结果；
2.计算类型支持：场强、接收功率、路径损耗、信干比、地形遮蔽角、功率通量密度等等；
3.计算区域支持：点、线、圆、多边形区域；
4.计算高度可自定义输入，支持二维平面、三维立体的计算及展示效果。
某司针对国防方向研发的军事应用无线电频谱管理及作战仿真分析推演平台(EWAR)可应用于不同战场情况下的频谱管理（覆盖预测、干扰对抗及通信安全），迅速有效地利用频率资源，实现三军作战网络化和信息化的利器。该软件可以提供各类计算工具，包括固定及移动无线电台站、链路和网路的覆盖、干扰、频率指配功能。软件同时支持雷达覆盖、视距传输、卫星覆盖与干扰计算。
军事应用无线电频谱管理及作战仿真分析推演平台软件支持J用网络频谱管理的分级分配运算。可以自动进行无线电台站和网络的频率分配。软件可以保障指定频率和频带规划之间的兼容性，同时软件可以根据频率表和单独频点进行频率指配。EWAR软件可实现电子对抗、突防作战、导弹跟踪、测向定位等作战需求中的装备通信性能仿真、干扰及抗干扰性能仿真、雷达探测跟踪仿真。
二、多级应用
无线电频谱管理及作战仿真分析推演平台(EWAR)软件是一套复杂的系统，可以为国防事业提供频率、网络规划，并支持中央、地方和指挥部门等不同级别的运算。
总部：长期的、战略频谱规划管理。提供网络规划、国际与国内、军民网络的频率指配与协调。
战区系统及网络内部：支持战略或战术、长短期的频谱规划管理及详细的现有系统及新系统网络的规划设计。
作战单位：支持短期的战术频谱规划管理、作战单位的布置并支持以有效无线电通信、电子战及雷达覆盖为目的当前作战任务。
三、系统功能
（一）地图显示能力
提供多种地图显示方式，包括剖面、二维和三维地图，并能实现出多样而强大的地图操作功能，可任意选用地貌覆盖信息、高度信息、扫描图像、地面站和计算结果，所有以上这些功能都可以根据显示需要进行调整。
二维地图提供四种投影方式：国家坐标、墨卡托式投影、大圆投影以及正视图。计算结果可以层叠在背景地图上。同样可以提供三维地图，这种地图可以利用高度和陆地覆盖数据库来生成三维视图。右图显示的是集成到的城市三维地图。
（二）干扰计算
干扰工具主要用于点对点计算，而受干扰限制的覆盖范围计算是通过覆盖工具计算完成的。可以利用下面两种模式的任何一种来研究干扰：根据受干扰情况或根据干扰情况，窄带及宽带(扩频、跳频)系统均可处理，同时提供一系列重要参数作为干扰评估的依据。
1.受干扰情况
确定最大受干扰总信干比(S/I)，由受干扰接收端在全部使用频率上的总干扰(I)。
2.干扰情况
干扰发射机在全部使用频率上的最大总干扰I)和最小总信干比(S/I)。干扰功能同样可以分析用于全业务的干扰方案。
（三）链路性能分析
链路性能分析工具计算无线电链路的功率预测、衰落边际以及通信中断概率。该用户界面同时提供修改关键性参数和更新所有后续计算以把这些修改考虑在内的简单方法。与干扰工具一并将覆盖计算及显现能力结合在一起，能在设计点对点/多点链路和网络时提供全面支持。
（四）广播
针对声音广播和电视广播的业务特点，充分考虑不同系统间的保护率，结合丰富的无线电传播计算方法，完成广播业务的干扰分析和频率指配，实现广播电视网络的最优规划。支持对调频同步网、数字地面电视单频网及数模混播网络的有效规划。广播工具可以支持以下系统的规划：
1.模拟FM广播，VHF；
2.模拟LF/MF；
3.模拟TV，VHF/UHF；
4.数字广播：T-DAB，DRM，CDR (LF/MF和VHF)；
5.数字电视TV：DVB-T，DVB-T2，DVB-H，ISDB-T，ATSC，DTMB，CMMB。
此外，面向5G频段的广播电视业务，可结合软件的覆盖范围计算工具，并使用三维射线追踪、ITU-R P.2108等电波传播计算方法，实现5G频段业务的网络规划和同邻频段其他业务间的兼容性分析。
（五）雷达覆盖范围
雷达覆盖能力预测可针对一次雷达探测能力进行雷达探测威力仿真，计算过程考虑地形地貌对雷达信号传输造成的影响。雷达覆盖预测结果可以在地图中展示，支持对结果门限、颜色进行自定义。
1.计算类型支持：视距、遮蔽角、可探测的雷达散射截面值(RCS)；
2.计算区域支持：点、线、圆、多边形区域；
3.计算高度可自定义输入，支持二维平面、三维立体的计算及展示效果；
4.支持多种Swerling模式设置；
5.支持干扰源对雷达探测能力造成的干扰效果。
（六）覆盖范围预测
台站覆盖范围预测功能可实现评估无线电台站或网络覆盖范围、信号覆盖效果的仿真功能。计算过程考虑地形地貌对无线电信号传输造成的影响。覆盖分析结果可以在地图中展示，支持对结果门限、颜色进行自定义。
1.支持各类业务无线电台站或网络（包括但不限于通信、导航、监视、广播、5G基站、卫星地球站等）的信号覆盖分析，并可在地图中直观展示仿真结果；
2.计算类型支持：场强、接收功率、路径损耗、信干比、地形遮蔽角、功率通量密度等等；
3.计算区域支持：点、线、圆、多边形区域；
4.计算高度可自定义输入，支持二维平面、三维立体的计算及展示效果。
