一、方案概述
我国地质环境复杂，多高山丘陵，容易发生滑坡、泥石流、崩塌、地面塌陷/沉降等地质灾害，对人民生命和财产安全构成了巨大威胁;同时，随着我国经济建设的快速发展，水库、大坝、桥梁、铁塔、高层建筑等基础建设设施数量巨大。
如何对多危地质点和基础设施做到长期有效的监测，提前对危险进行有效的预警，是亟需解决的问题。某司利用自身在GNSS高精度行业的技术优势，自主研发了“GNSS接收机＋解算平台”产品，提供毫米级形变监测服务，为客户提供低成本、低功耗、高精度、高可靠的形变监测系统解决方案。

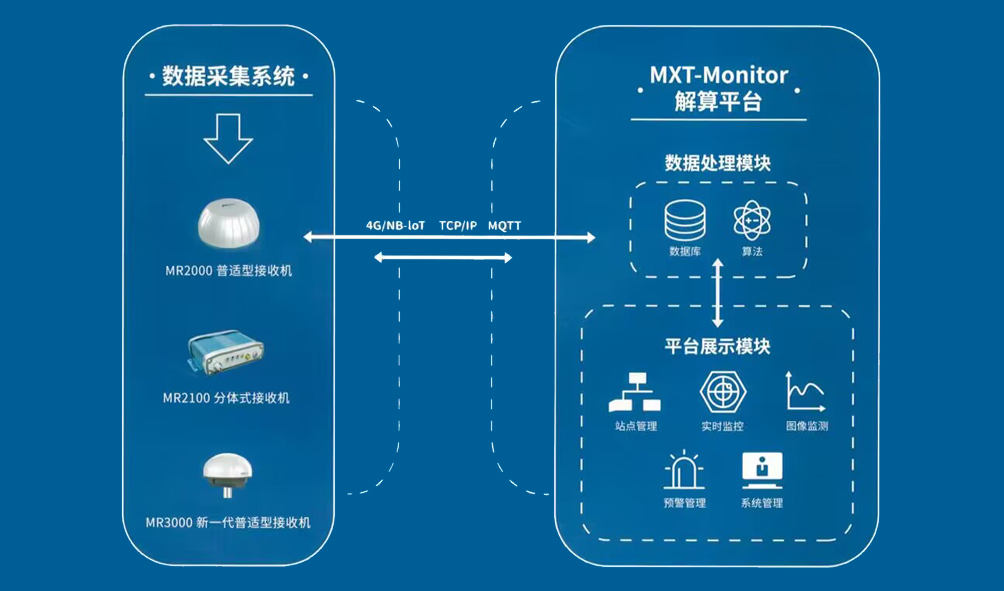

二、方案架构
三、方案特点
（一）支持多系统
接收机内置高精度GNSS模块，支持BDS、GPS/QZSS、GLONASS多系统多频点，输出高质量的原始观测量数据。
（二）超低功耗设计
接收机采用一体化低功耗设计，典型工作场景功耗低至1W。低配置太阳能供电系统即可满足30天阴雨天不间断工作要求，极大降低太阳能供电系统的成本。
（三）系统可靠稳定
接收机通过IP防护等级认证和MTBF认证，高防护高可靠，7×24小时不间断监测，满足野外长时间稳定运行。
（四）毫米级精度
MXT-Monitor解算软件平台，内置高精度自适应解算算法，数据后处理精度达到毫米级，可在地灾、水库、矿山、边坡、桥梁、楼宇等复杂形变监测场景应用。
（五）远程配置管理
支持远程查看接收机工作状态，远程设置接收机工作参数，可有效提高工作效率，降低运维成本。
（六）自主平台服务
采用B/S架构搭建的解算管理平台，具有完全自主知识产权，可提供站点管理、实时解算、数据查询、数据转发、预警预报等服务。
四、核心硬件

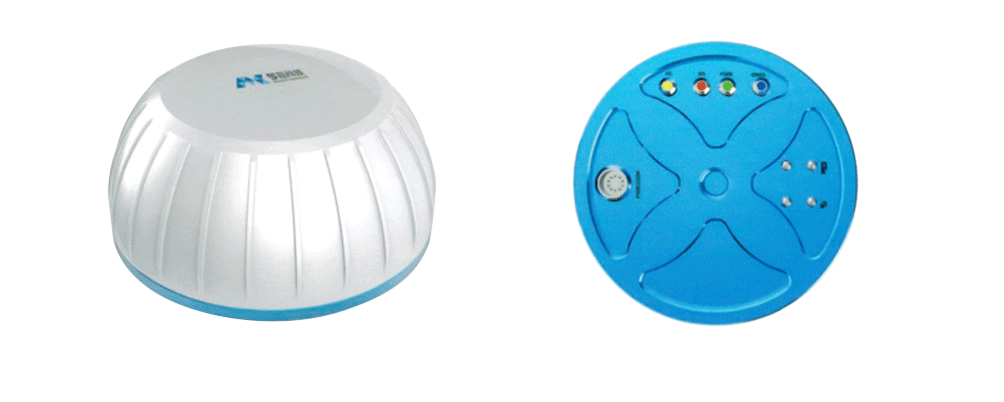

（一）低功耗普适型接收机
MR2000低功耗普适型接收机是针对地表位移监测、形变监测应用市场推出的专业高精度接收机，该接收机基于梦芯自主研发的高精度定位模块设计，支持BDS、GPS、QZSS、GLONASS等多系统多频点，可以提供稳定的高质量原始观测量输出。接收机内置GNSS、4G、Wi-Fi一体化天线，内置温湿度传感器和MEMS传感器，支持加速度、倾角计与GNSS进行多功能监测，是一款高性价比、高精度的专业监测型接收机。

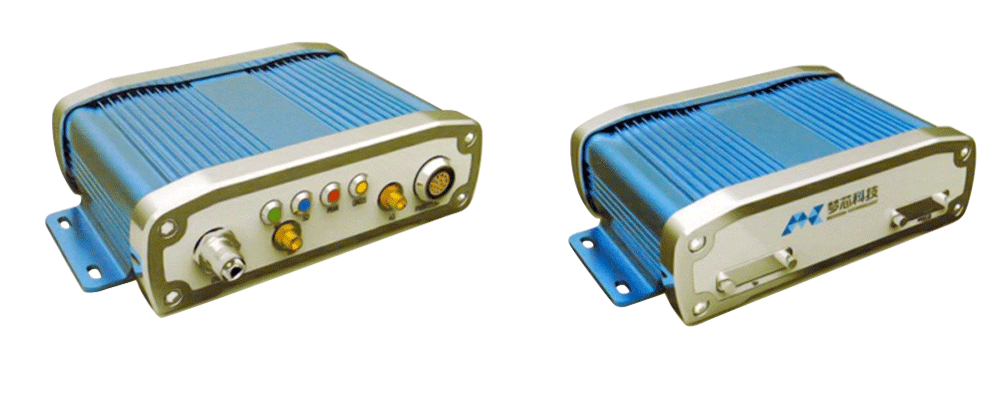

（二）便携式基站接收机
MR2100便携式基站接收机是针对形变监测、基准站应用市场推出的专业高精度接收机，该接收机基于自主研发的高精度定位芯片设计，支持BDS、GPS、QZSS、GLONASS等多系统多频点，可以提供稳定的高质量原始观测量输出。MR2100便携式基站接收机集成度高、精度高、性价比高、采用外置GNSS天线，满足天线灵活化的搭配需求，降低复杂环境下的多径干扰影响，是一款高性价比的高精度接收机。

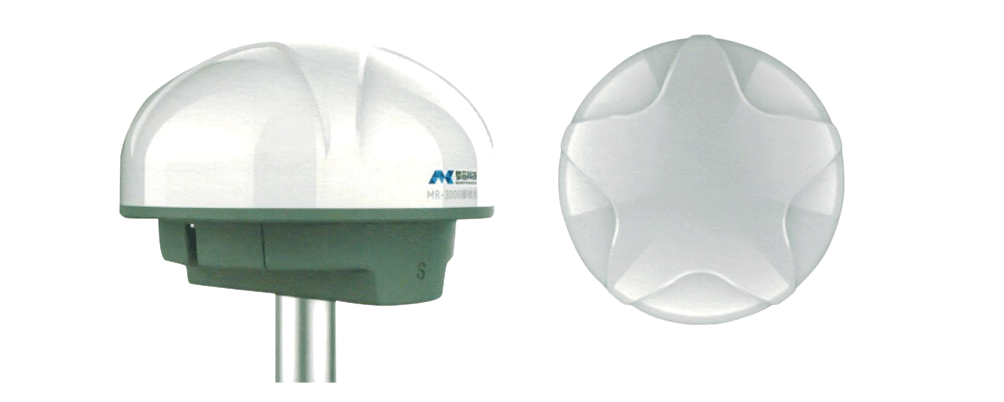

（三）MR3000新一代普适型接收机
MR3000是针对地表位移监测、形变监测等应用市场推出的新一代一体化普适型接收机。该接收机内置高精度GNSS模块，支持BDS、GPS、QZSS、GLONASS多系统多频点的稳定原始观测量输出，支持北斗三号卫星，具备GNSS静态监测能力。接收机内置独立GNSS天线，可稳定接收卫星信号，配合MEMS传感器提供的加速度、倾角等数据进行多功能监测，是一款高性价比、高精度的专业监测型接收机。
五、核心软件
MXT-Monitor是一款专业形变监测数据处理软件平台，实现毫米级解算精度，7×24h不间断监测，实时掌握监测点的位移变化。可选快捷容器化本地部署及云端托管运维服务模式，满足多项目监测站点分级授权管理，多项目同时在线监测管理。高精度自适应解算算法可适配地灾、水库、矿山、边坡、桥梁、楼宇等复杂形变监测应用场景。
（一）自动化监控
平台支持TCP/IP、MQTT等协议，数据上报平台后，会自动对数据进行解算，输出毫米级的位移信息，并支持自动推送到综合管理平台。
（二）预报警功能
对解算数据进行实时分析，超过预设报警阈值或站点离线，平台会自动推送报警信息，可以支持扩展短信、语音、e-mail等报警推送方式。
（三）平台效能升级
全面提升解算平台效能，单台服务器支持千台以上设备接入，将降本增效落至实处。
（四）分布式架构
平台采用分布式解决方案，支持跨平台、B/S架构，支持多服务器分布运行和横行扩展，用户可通过Web端随时访问平台，实时查看和管理站点数据。

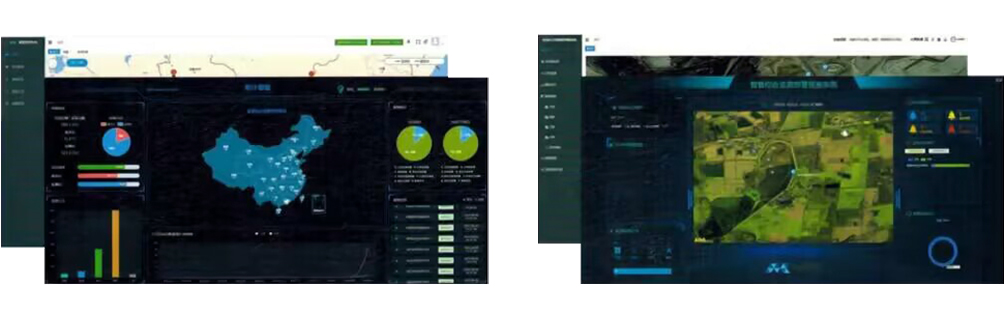

（五）多视图展示
针对解算后的数据，平台支持解算数据视图、历史解算数据视图、星空图、载噪比柱状图及实时位置信息等多视图展示。
（六）权限管理功能
支持多级机构和用户管理，用户之间可以不受时间、空间限制，随时登录平台进行远程管理。

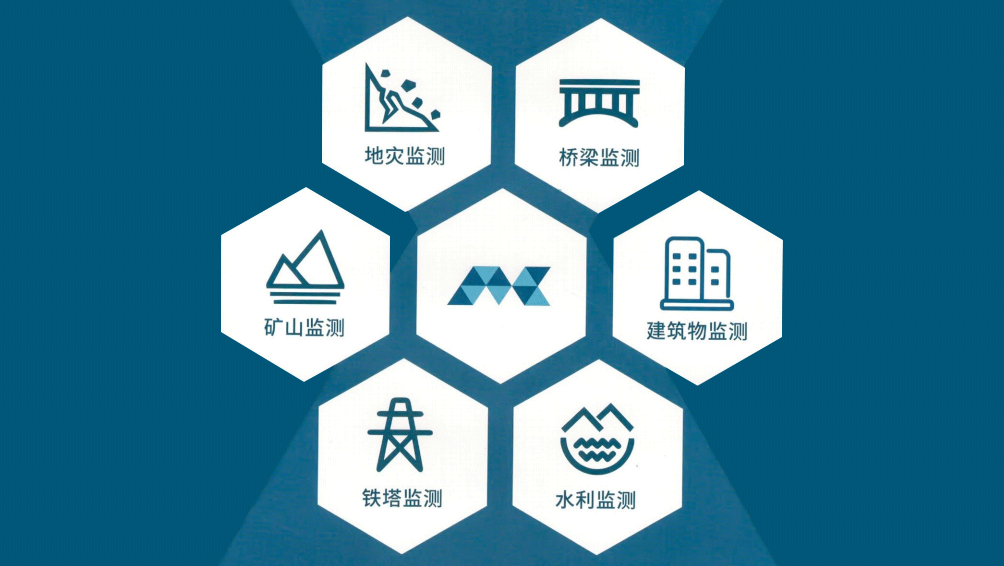

六、应用场景
该方案可以广泛应用于地灾监测、桥梁监测、水坝监测、建筑物监测等场景。
我国地质环境复杂，多高山丘陵，容易发生滑坡、泥石流、崩塌、地面塌陷/沉降等地质灾害，对人民生命和财产安全构成了巨大威胁;同时，随着我国经济建设的快速发展，水库、大坝、桥梁、铁塔、高层建筑等基础建设设施数量巨大。
如何对多危地质点和基础设施做到长期有效的监测，提前对危险进行有效的预警，是亟需解决的问题。某司利用自身在GNSS高精度行业的技术优势，自主研发了“GNSS接收机＋解算平台”产品，提供毫米级形变监测服务，为客户提供低成本、低功耗、高精度、高可靠的形变监测系统解决方案。
二、方案架构
三、方案特点
（一）支持多系统
接收机内置高精度GNSS模块，支持BDS、GPS/QZSS、GLONASS多系统多频点，输出高质量的原始观测量数据。
（二）超低功耗设计
接收机采用一体化低功耗设计，典型工作场景功耗低至1W。低配置太阳能供电系统即可满足30天阴雨天不间断工作要求，极大降低太阳能供电系统的成本。
（三）系统可靠稳定
接收机通过IP防护等级认证和MTBF认证，高防护高可靠，7×24小时不间断监测，满足野外长时间稳定运行。
（四）毫米级精度
MXT-Monitor解算软件平台，内置高精度自适应解算算法，数据后处理精度达到毫米级，可在地灾、水库、矿山、边坡、桥梁、楼宇等复杂形变监测场景应用。
（五）远程配置管理
支持远程查看接收机工作状态，远程设置接收机工作参数，可有效提高工作效率，降低运维成本。
（六）自主平台服务
采用B/S架构搭建的解算管理平台，具有完全自主知识产权，可提供站点管理、实时解算、数据查询、数据转发、预警预报等服务。
四、核心硬件
（一）低功耗普适型接收机
MR2000低功耗普适型接收机是针对地表位移监测、形变监测应用市场推出的专业高精度接收机，该接收机基于梦芯自主研发的高精度定位模块设计，支持BDS、GPS、QZSS、GLONASS等多系统多频点，可以提供稳定的高质量原始观测量输出。接收机内置GNSS、4G、Wi-Fi一体化天线，内置温湿度传感器和MEMS传感器，支持加速度、倾角计与GNSS进行多功能监测，是一款高性价比、高精度的专业监测型接收机。
（二）便携式基站接收机
MR2100便携式基站接收机是针对形变监测、基准站应用市场推出的专业高精度接收机，该接收机基于自主研发的高精度定位芯片设计，支持BDS、GPS、QZSS、GLONASS等多系统多频点，可以提供稳定的高质量原始观测量输出。MR2100便携式基站接收机集成度高、精度高、性价比高、采用外置GNSS天线，满足天线灵活化的搭配需求，降低复杂环境下的多径干扰影响，是一款高性价比的高精度接收机。
（三）MR3000新一代普适型接收机
MR3000是针对地表位移监测、形变监测等应用市场推出的新一代一体化普适型接收机。该接收机内置高精度GNSS模块，支持BDS、GPS、QZSS、GLONASS多系统多频点的稳定原始观测量输出，支持北斗三号卫星，具备GNSS静态监测能力。接收机内置独立GNSS天线，可稳定接收卫星信号，配合MEMS传感器提供的加速度、倾角等数据进行多功能监测，是一款高性价比、高精度的专业监测型接收机。
五、核心软件
MXT-Monitor是一款专业形变监测数据处理软件平台，实现毫米级解算精度，7×24h不间断监测，实时掌握监测点的位移变化。可选快捷容器化本地部署及云端托管运维服务模式，满足多项目监测站点分级授权管理，多项目同时在线监测管理。高精度自适应解算算法可适配地灾、水库、矿山、边坡、桥梁、楼宇等复杂形变监测应用场景。
（一）自动化监控
平台支持TCP/IP、MQTT等协议，数据上报平台后，会自动对数据进行解算，输出毫米级的位移信息，并支持自动推送到综合管理平台。
（二）预报警功能
对解算数据进行实时分析，超过预设报警阈值或站点离线，平台会自动推送报警信息，可以支持扩展短信、语音、e-mail等报警推送方式。
（三）平台效能升级
全面提升解算平台效能，单台服务器支持千台以上设备接入，将降本增效落至实处。
（四）分布式架构
平台采用分布式解决方案，支持跨平台、B/S架构，支持多服务器分布运行和横行扩展，用户可通过Web端随时访问平台，实时查看和管理站点数据。
（五）多视图展示
针对解算后的数据，平台支持解算数据视图、历史解算数据视图、星空图、载噪比柱状图及实时位置信息等多视图展示。
（六）权限管理功能
支持多级机构和用户管理，用户之间可以不受时间、空间限制，随时登录平台进行远程管理。
六、应用场景
该方案可以广泛应用于地灾监测、桥梁监测、水坝监测、建筑物监测等场景。
