北斗哨兵采用太阳能电池供电、短报文回传，可在野外无信号区域长时间作业。摄像头拍到变化画面后，通过北斗三号短报文回传到后端，摄像头可以分辨人形、动物等，也可以定时拍照回传。

按用户使用需求制定回传策略，内置渐进式图片压缩算法，可有效压缩相片传输到后台后还原。解决无信号，弱信号地区的生态监测和信息回传问题。

二、产品优势

· 野外生态监测，解决无信号，弱信号地区的生态监测和信息回传问题；

· 节约流量，提高效率，全国领先的图片压缩算法，节约卫星流量，高效回传；

· 性价比高，简单易用，只需要供电，设置好策略，设备即可稳定工作。

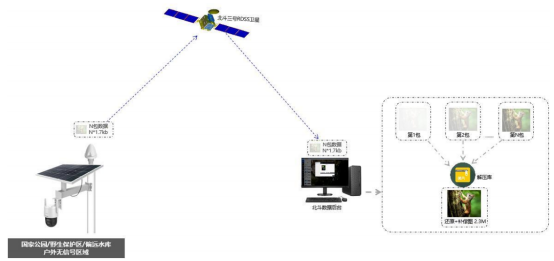

三、工作示意图

四、产品功能

（一）定时报到

北斗哨兵每1小时向后台报到1次，上报设备自检信息等并待机10秒，等待后台指令下发。

（二）工作时间设置

北斗哨兵工作时间1小时上报一次，休息时间不需报到全程休眠直到工作时间。

（三）缩略图汇总

拍摄图片累计20张后，合成缩略图一起上报到后台，每张缩略图都含编号。

（四）远程点播

通过远程下发指令到哨兵，北斗哨兵将对应序号的图片上传到后台。

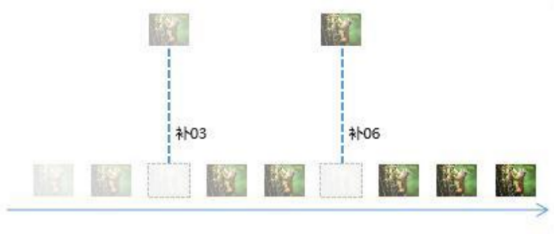

（五）丢包自动补传

后台收图片到最后一个序号后，如发现遗漏会自动让北斗哨兵补传遗漏的数据包。

（六）远程设置

可通过远程指令修改北斗哨兵工作模式、上传清晰度，压缩比例等参数。

五、核心技术

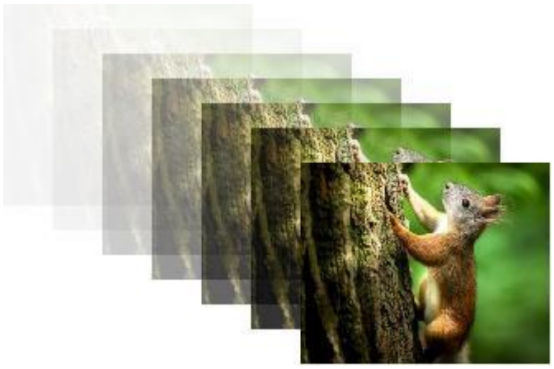

（一）图像压缩渐进传输技术

基于RDSS传输协议下图像压缩数据分包重传策略，创新性提出并实现了分包传输情况下图像渐进式显示技术，最优化利用宝贵的信道带宽，实现窄带宽下抗误码、高压缩比图像传输。

（二）窄带宽下高压缩比图像传输策略优化

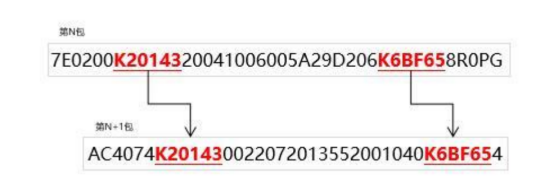

采用自适应高压缩比策略，压缩后图像数据按渐进顺序进行二次封装，封装协议中包含帧头和帧计数信息，可支持应用层数据包重传，最优化利用宝贵的信道带宽。

（三）抗长时延的语音图像传输协议

发送端在正常的报文序列中合理加入冗余编码报文，接收端通过这些编码报文解码产生丢失的原始报文，从而避免了丢报重传所带来的时间损耗；

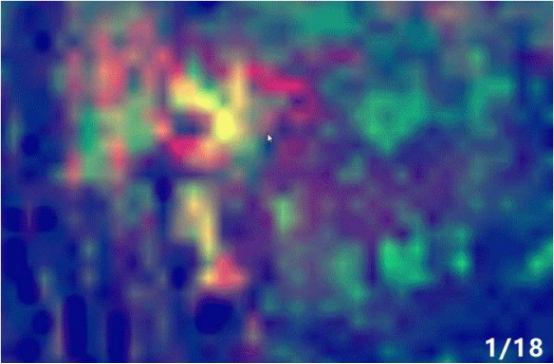

使用北斗三号短报文发图片通信效果

非传统上下压缩的形式，采用全新的渐进式压缩方式。后台收到数据包后，图片一层一层叠加，收到越多包，图片越清晰，技术领先的图片压缩算法，最大实现100倍压缩。

六、设备工作模式

（一）定时拍摄模式

按小时设置：最快 1 小时拍一张，最慢 24 小时拍一张。

（二）生物入侵拍摄模式

可设置动物或人形入侵类别，识别到入侵行为则拍摄回传首张照片，10 分钟后如还有则继续回传，直到入侵行为结束。
