一、 概述

随着部队信息化的不断推进，营区信息化建设升级改造成为日常课题，许多部队营区驻扎范围广且较为分散，与上级监控中心距离远，但是营区对视频监控的分辨率清晰度要求越来越高；上级监控中心往往由于传输带宽限制无法同时调用多路实时高清视频画面。老旧营区原有传输带宽线路改造比较困难，成为升级障碍。

针对以上问题，允博信息科技有限公司基于极限视频图像压缩技术，凭借优秀的团队自主研发了一款采用深度学习的智能算法，运用了智能预测、任意形状划分等关键性技术形成了最终的产品。它所带来的深度压缩技术革命性地解决了传输带宽受限、窄带调用计算机画面等问题。

二、 系统建设介绍

2.1：建设内容

通过对下属营区机房部署旁路视频编码器，对现有及新增点位监控视频进行压缩处理，利用现有低带宽网络传输至总部集中录像处理，视频分析等。

对多级指挥中心部署窄带信息资源调度平台，总指挥中心可对多级指挥中心内多个计算机画面调用，达到巡视、考核、指挥等目的。

2.2：建设方案

旁路视频编码器以及窄带信息资源调度平台联合运用下的双链路窄带视频备份方案，可通过现有网络对计算机和网络摄像机画面进行双链路采集显示，并且只占用极少的系统传输资源，即可传输计算机和网络摄像机画面。在下属营区各点位部署旁路视频编码，具体数量按需求确定，每8路摄像机使用1台设备，将1080P 25帧摄像机视频在分辨率、帧率均不改变的前提下由4M码率压缩至均值384K左右；通过营区间的窄带宽网络可以实现高清视频传输，可减少军网传输高清视频时占用的带宽，有效减少视频传输的卡顿、丢包率、时延等。

在指挥中心、信息服务中心、机动指挥所、指挥车内各部署1套窄带信息资源调度平台，并按需配置旁路视频编码器，每台计算机终端安装1个授权许可软件，可以实现在多级多场所同时显示任意视频图像及计算机作业画面，便于指挥人员指挥调度、决策分析。

2.3建设架构

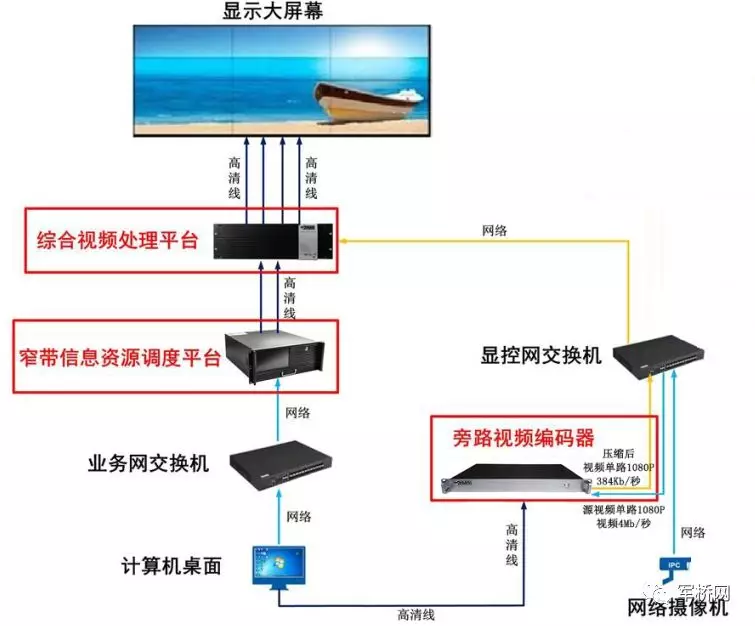

图1-1建设架构连接图

2.4实现功能

1.  部署旁路视频编码器可将船载、机载、车载移动端的摄像机、计算机桌面等画面进行压缩，1080P 25帧可压缩至384Kbps，在指挥中心实现低带宽显示高清视频画面；

2.  支持多路网络摄像头和计算机画面压缩后采集存储，提高存储效率，延长存储时间。

3.  支持多路网络摄像头和计算机画面都能上大屏；支持多种组合的拼接方式；

4.  实现计算机画面的双链路备份，防止网络出现故障下的画面丢失等情况。

5.  网内经授权席位均可以实时浏览网络摄像头和计算机的视频画面，支持轮循播放及多画面等。

6.  经过深度压缩的所有视频信号源实现纯数字IP化，利用现有业务网就可实现指挥调度。

三、 主要产品

3.1：旁路视频编码器

旁路压缩视频编码器是一种高效的视频压缩处理设备，通过使用多种高效编码技术，在基本保持整体结构不变、图像质量视觉无损的情况下实现8-16倍的压缩率。通过高效的视频压缩编码降低了网络带宽的占用，减少视频的存储空间，可有效解决高清视频图像传输高带宽占用、高存储空间的问题。

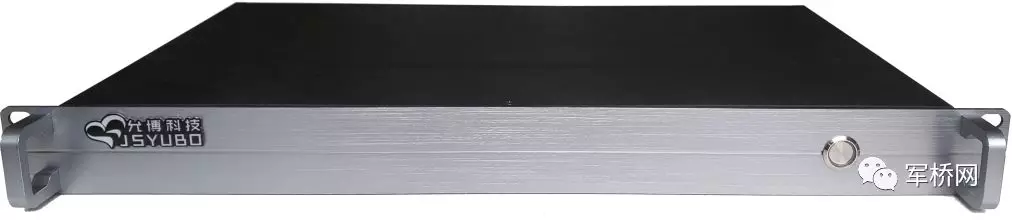

图1-2旁路视频编码器正面照片（1U标准型）

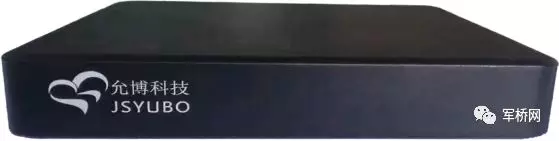

图1-3旁路视频编码器正面照片（工业型）

3.2：窄带信息资源调度平台

窄带信息资源调度平台基于视音频图像压缩处理技术，利用既有通信网络，通过超扁平化部署，实现低带宽情况下的视音频和图像的全域调度功能，平台可采集计算机合成画面，IPC camera画面，雷达画面等高清图文，能够将画面清晰的传送至广域网远端，并在本地远程控制画面，做到集中统一控制，可有效解决传统模式过于依赖高带宽、保障模式繁琐、系统部署耗费大、周期长、功能效果不佳等现实问题。

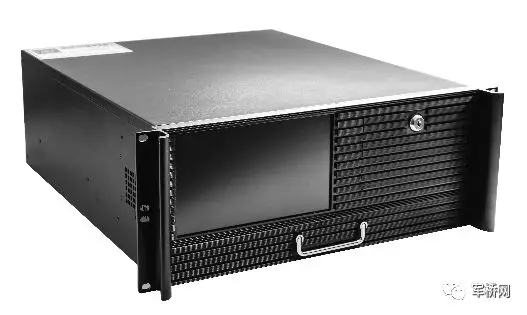

图1-4窄带信息资源调度平台正面照片

四、 产品主要功能

4.1：旁路视频编码器

1.  总部能够通过窄带宽网络，对下级多个单位的重点目标点位监控画面实时调取并可在总部进行录像存储，2兆带宽下最大传输8路720P图像。

2.  节约存储空间，使用旁路视频编码器前，存储时间仅为1~3个月，使用旁路视频编码器产品后，可以使存储内容保留时间延长至12个月以上，满足行业要求，提高安全性，降低了存储系统的成本。

3.  兼容性强：将各品牌摄像机兼容利旧使用，无需统一更换；支持H.264、H.265等主流编码技术；输出为标准的RTSP流媒体协议，支持与主流品牌对接。

4.2：窄带信息资源调度平台

1.  全域覆盖：总部能够通过窄带宽网络，对下级多个单位的重点计算机画面实时采集调取，采集内容包括计算机视频及音频，服务节点支持多画面多通道同时输出；支持现有网络传输，快速部署。

2.  窄带传输功能：支持各种低带宽下的音视频传输，512K带宽即可传输1080P图像。

3.  音视频同步:支持单屏、双屏、多屏计算机音频采集、与图像同步；

4.  图像延时:采用动态带宽，带宽大小根据信号源的内容进行实时动态分配；音视频同步传输，信号延迟小于80ms；

5.  多系统兼容:支持多个操作系统（兼容Windows/Unix/Linux系统），兼容云桌面。

五、 技术优势

通过部署国产自主研发的旁路视频编码器和窄带信息资源调度平台已突破传统技术应用瓶颈，实现多路高清视频和计算机画面实时调用。具体解决问题如下：

1.  解决窄带传输问题:在卫星传输、4G传输、区域宽带电台等低带宽信道条件下实现高清视频传输；384kbps可以流畅传输1080P 25帧高清视频；1.7Mbps甚至更低带宽可以流程传输4K 25帧高清视频。

2.  解决存储空间问题:可大幅提高存储空间利用效率,同比可节约80%的存储容量。

3.  解决海量视频及图像快速提取问题:通过对高清视频图片进行超压缩处理,文件提取效率可提高8-16倍。

4.  解决兼容统一问题：将各品牌摄像机兼容利旧使用，无需更换；支持H.264\H.265等主流编码技术；输出为标准的RTSP流媒体协议，支持与主流品牌对接。

5.  解决多级计算机画面调用问题：对下级多个单位的重点计算机画面实时调取，可实现指挥、巡检、考核等功能。
