隧道FM调频广播覆盖技术方案

隧道FM调频广播覆盖解决方案详细描述了隧道广播覆盖的技术原理，主要从隧道FM调频广播覆盖的设备组成、信号流程、关键技术等几方面进行描述。

隧道FM调频广播覆盖系统主要由信号选频单元、光纤传输单元、直放站（远端机）、泄/露电缆与天馈系统组成。

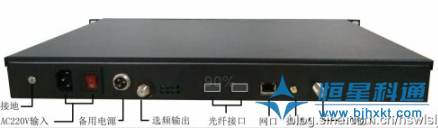

一、数字选频单元：数字选频单元也叫数字选频器，是一种软件无线电数字选频方式，为采用SDR软件无线电技术的可均衡FM广播信号选频方式，且具有手/拉/手数字拉远可达50公里特点，是目前调频广播信号覆盖最先进的选频方式。首先利用高速ADC将FM信号进行500MHz左右的高速采集量化，把射频信号变成PCM数字信号；再把PCM数字信号送给FPGA进行数字运算选频，将所需要的频率输送给高速DAC或DDS生成需要的FM调频载波。

二、光纤传输单元：传输方式也叫拉远方式，主要取决于选频方式与近端机采用的技术路线，采用解调二次调制与模拟中频选频方式，只能采用模拟光纤拉远，一台模拟近端机可以带1-4台远端机，光缆中传输的是模拟光信号，上下行采用波分复用，此种方法为星型结构，需要光纤资源较多，对于已建成隧道需要重新敷设光缆。

采用数字选频方式与数字近端机，在光纤中传输的是数字化后的射/频信号，远端机也需要采用数字光纤远端机，采用手/拉/手的传输方式，节省光纤资源。

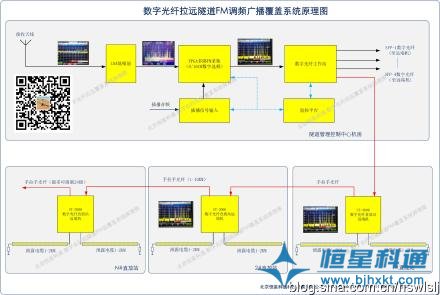

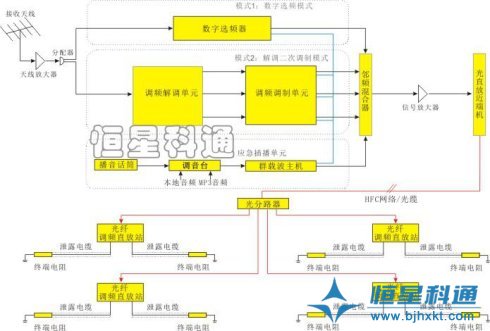

2.1、模拟选频信号光纤拉远方式

三、调频直放站的选择

3.1调频直放站的选择：

前面讲过，模拟选频就要选用模拟直放站、数字选频就要选用数字直放站，一般直放站输出功率为5-30W，大部分项目采用直放站输出后，再用功分器将信号进行分配，再送给泄露电缆在隧道内辐射覆盖。根据我们多年的工程经验，直放站可以设计为双输出模式，例如30W直放站可以设计为2×15W输出，这样可以减少功分器和分配连接电缆的使用，从而提高系统可靠性。另外，采用2组15W功放输出，即使有一组射频功放故障，只会影响一段泄露电缆对应的区间，不影响另外一组射/频功放的区间，大大提高系统运行可靠性和稳定性。

不管选用模拟直放站，还是数字直放站，都应该选择单模光纤双向传输，直放站的工作状态都可传输到近端机，经近端机与监控平台软件连接，实现对远端机工作状态的远程监控。

3.3调频直放站

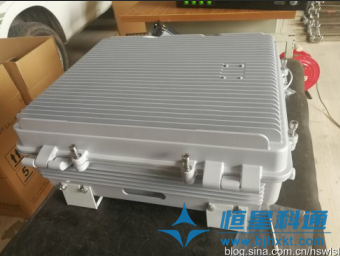

我公司数字光纤拉远调频直放站ST-3000采用一体化铸铝防水结构，内置触摸屏操作模块，具有IP65防水等级。

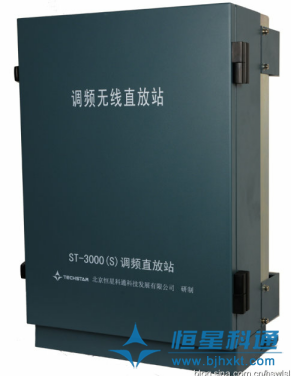

3.1直放站的外观结构

3.2调频直放站的选择：

前面讲过，模拟选频就要选用模拟直放站、数字选频就要选用数字直放站，一般直放站输出功率为5-30W，大部分项目采用直放站输出后，再用功分器将信号进行分配，再送给泄露电缆在隧道内辐射覆盖。根据我们多年的工程经验，直放站可以设计为双输出模式，例如30W直放站可以设计为2×15W输出，这样可以减少功分器和分配连接电缆的使用，从而提高系统可靠性。另外，采用2组15W功放输出，即使有一组射频功放故障，只会影响一段泄露电缆对应的区间，不影响另外一组射频功放的区间，大大提高系统运行可靠性和稳定性。

不管选用模拟直放站，还是数字直放站，都应该选择单模光纤双向传输，直放站的工作状态都可传输到近端机，经近端机与监控平台软件连接，实现对远端机工作状态的远程监控。

3.3、调频直放站本地监控：

目前市场上直放站都预留与本地监控RS-232/RS-485通信接口，可通过电脑对直放站参数进行现场设定与监控。但实际使用中，现场连接电脑进行参数设置和状态监控十分不便，为此我公司在ST-3000调频直放站中，内置液晶触摸屏，可直接在触摸屏上进行操作，对直放站参数设定或参数读取。
