概述

依据《军队营区数字化建设标准》，结合营区实际需求和现状情况，综合运用信息网络、自动控制和智能识别等技术。实现营区要素数字化、设施设备智能化、信息资源网络化和日常管理可视化。

应xx部队的要求，搭建模拟沙盘，用于演示软件系统的各项基本功能。可通过触摸屏直接进行各项执行操作、数据调阅、能耗分析等功能。　　　　　　

第一部分 营房数字化建设内容及软件功能

整体建设思路及相互关系拓扑图

注：本图仅说明整体构架的思路和形式，本期项目仅实施后续章节中的<五、设施设备监控系统>、<六、营具报修管理>、<七、智能视频识别系统>三部分）

一、服务网站建设

• 公用信息界面

新闻、通知、公告发布；法规、知识查阅；建设、维修、水电消耗、住房分配等因信息公示。

• 管理决策界面

基础信息、管理信息、设备状况信息

• 业务处理界面

链接营房业务管理系统和设备监控系统

• 用户交互界面

营房维修、营具请领、物资使用、网上报修、意见反馈、工作评价等

二、建设营区物联网

布设营区设备网，加装各类智能设备，联通局域网。最终搭建营区物联网，实现营区智能设备的在线监测及远程管控。

• 智能设备

是用来度量电、水、热（冷）量等建筑能耗信息，空气质量、水质、噪声等环境质量参数，电动阀、智能电闸等执行器件的各类设备仪表。

• 数据采集器

是在一个区域内进行上述各智能设备进行信息采集、处理和存储的设备。并通过有线网络/GPRS方式与数据中心交换数据。

• 数据中心

采集并存储其管理区域内各项监测数据，并对本区域内的数据进行处理、分析、展示和发布。

用户界面：通过权限登录，进行各项管理、查看、设定、录入等操作。

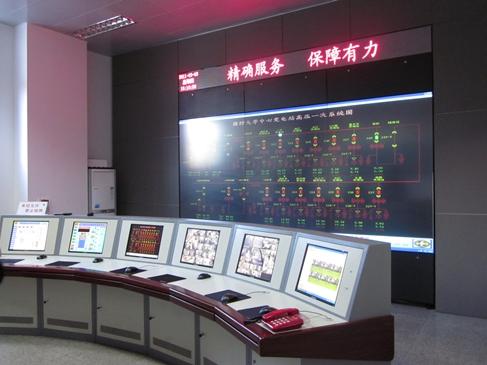

三、建立营区管控中心

设立营区专用控制室，配置中央服务器，应用营房数字化综合管理系统，实现营房保障和营区设施设备集中管控。

(上图仅供参考)

四、设施设备智能节能改造

对营区供水、供电、供热等设施设备进行智能改造，实现设施设备智能管控。真正实现能源按需供给、耗能设备按需定时运行，提高用能效率。

• 恒压供水

• 消防水塔自动补水

• 锅炉系统自动控制

• 路灯自动控制

• 电热水炉自动控制

五、建设设施设备监控管理系统

• 水、电、暖等能源消耗情况实时掌握。能源消耗可视化、能耗数据图形化、用能管理精细化。

• 真正实现能源按需供给、耗能设备按需定时运行，提高用能效率。

• 供电、供水、供暖系统故障报警，减少故障损失，提高保障效率。

• 通过能源考核，深化定额管理，减少能源浪费。

• 监测并记录室内温度情况，自动调整供暖及空调系统运行状态，保障环境舒适度，降低能源消耗。

• 对各项环境参数实时监测并公布，实现营区环境变化动态分析和实时预警。

5.1 实时监测

运用软件，建立控制界面标准符号与供水、供电、供热系统各节点的对应关系，实现供水、供电、供热系统数据联动。并监测各智能设备的运行状况。

定时读取智能电表、智能水表、热量表的计量数据，实现营区水、电、热表远程抄录功能。

在线采集水质、温湿度、噪声、空气质量等检测设备数据。网上公布营区环境质量信息。

5.2 数据查询

各项监测数据长期保存。以直观的方式对这些结果进行显示。并能将上述结果存储导出为为文本文件、图像文件、Excel工作表等多种形式。

提供灵活多样的查询对比方式。实时数据查询、历史数据的查询、各种总量的查询等。可查看某一建筑单体的各项能耗堆积情况。也可查看某一单项能耗的分布情况。并自动生成年/月/日报表供管理者调阅。

5.3 设备智能控制

供水管网通过采集水压传感器压力变化数据，通过变频器自动控制水泵，实现营区恒压供水。根据需要发送电动水阀控制指令，实现水阀远程开断。

对于供电系统，线路检修或紧急情况时，可发送电闸关断指令。

供热管网建立自动控制流程系统，采集供热管网压力数据变化，自动调整电动调节阀，维持供热管网热力平衡。

定期向路灯控制器发送营区路灯夜间季节性开关控制时间。路灯控制器结合室外光线照度数据，自动实现路灯定时开关。

5.4 能耗指标管理

根据营区用能单位分配水电消耗指标，定期采集消耗数量，统计分析用电消耗情况，网上公示各单位水电指标、消耗数量、指标余额等信息。

对于分户按需预售用水、用电指标。当用水余额不足2M3时，用电余额不足50度时，自动发送短息提醒用户。消耗量超过预售指标后可自动/手动断供。

5.5 自动节能控制

定时自动调节建筑物供热入水口电动调节阀，实现建筑物按需分时供热。

智能三通混水阀根据气候补偿仪及室外温控仪指令，自动调节锅炉回水混水比例，实现利用率最优化。

通过室内温控仪和电动二通阀通讯连锁，实现室内恒温控制。

5.6 能效分析

通过对分层监测获得的能耗数据深入挖掘，提出横向对比、纵向层层深入对比的方法，可以准确找到企业系统中的能源浪费和节能潜力，评判管理或技术措施的实际节能效果。

5.7 能效考核

实现营区总体能耗监测及各单体能耗监测，将监测数据与总部水电暖消耗定额进行比较，以评估考核。

通过制定节能目标，帮助决策人员监管节能任务的实现过程，例如某月能耗超标了，主管领导能通过平台获得预警信息，然后指示下级进行检查或改进。

5.8设备管理及报警

实现水管泄露实时报警。

当电流过载、电压过限实时报警。

供热管网泄露即时报警。

营区环境参数异常即时报警。

六、营房报修管理系统

网上报修管理，主要依托网络资源，改变传统的单纯电话沟通方式，使原先的参与人员通过网上进行报修申请、审核、维修处理，提高管理水平。

该系统配置三个岗位：用户岗、管理岗、维修岗

• 用户岗

用户岗的人员通过系统，录入报修申请单，填写相关本次报修的信息，系统通过核心模块提供的流程操作，用户选择管理的人员，发送申请给管理人员。

• 管理岗

管理岗人员接收到信息后，打开用户提交的申请单，填写相关的处理意见，根据用户报修情况进行处理，如果营级能处理，就给维修岗发送信息；如果不能处理就给团级管理岗发送信息。

• 维修岗

维修岗人员接收信息后，安排人员给用户修理，同时修改申请单为维修状态；修理完毕后，维修岗人员改变申请单的状态为完成，同时登记本次维修费用；也需要给管理人员发送修理完毕通知；另外用户也要把本次的维修情况发送管理人员。

另说明：当营级不能自己组织人员进行维修时，需要向团级管理岗申请，团级审批后，给营级发送信息；最后由团级组织人员进行维修，维修结束后，由团级管理岗人员进行维修费用录入，也就是营级的维修费用记在团级。

• 其他功能

申请单维护

查看申请单的状态

修改申请单的状态

费用维护

根据申请单增加维修费用

根据申请单修改维修费用

待办提醒

报修申请主要通过待办信息进行提醒，如果用户发送报修申请，管理岗人

员的待办里就有信息，操作待办进行申请办理。

通知管理

通过此模块给相关人员发送维修进展情况。

统计功能

按时间段统计报修费用

七、智能视频识别系统

7.1 智能视频分析仪

智能视频分析仪的最大的创新点在于，通过视频编解码设备以及DSP平台，在嵌入式系统上完成对前端视频的智能分析，根据需要感知视频场景内的环境、人和物，并挖掘其中的人(物)行为、状态、身份信息、数量、轨迹等更深层次的元数据信息。智能视频分析仪通过感知环境、人和物，并挖掘出数据信息，即成为一个标准的、智能的物联网传感器。

7.2 车牌捕捉仪

车牌捕捉仪，通过内嵌DSP平台下的车牌捕捉算法，对输入的模拟视频内出现的车牌、车辆信息进行按需捕捉，生成照片进行存储和发送。

终端提供标准SDK接口协议，可通过RJ45、RS232/485等接口进行双向通讯，用于采集GPS位置、速度等信息。

7.3 人脸捕捉仪

人脸捕捉仪，是自动对视频场景内的人脸进行检测和捕捉的智能人脸采集终端。该终端基于DSP平台，1路视频输入，通过智能视频分析可实现对视频场景内的人脸进行捕捉和照片存档。

终端提供标准SDK接口协议，可通过RJ45、RS232/485等接口进行双向通讯，用于与其他设备进行集成应用。

安装在重要出入口，对通过的人群进行自动的人脸检测、照片捕捉存档，以供后期的人脸检索、黑名单/白名单比对。

第二部分 沙盘展示功能

（图片仅供参考）

沙盘一侧增设两块触摸屏，屏幕显示能耗监控管理系统界面，进入监控系统界面后，于营区沙盘图上，任意查询分栋建筑、设施设备、管网等基础信息，营房住用、水电消耗、分类收费等管理信息，以及供水、供电、供热、环境监测等状态和参数信息。水阀开关、电闸通断等执行状态和动作显示。

同时，营房报修管理系统和智能视频监控系统可集中演示。
